大坝泄洪集控系统

描述:清江隔河岩大坝泄洪枢纽由七个表孔和四个深孔组成。表孔启闭机和泵站采用“一孔一套”方案,且每套泵站设三台泵组,其中两台工作,一台备用。隔河岩大坝泄洪集控系统管理层硬件设备采用双机冗余控制,整个系统设置两台集中工作站。两台上位机同时运行组态监控系统,且互相监视对方状态,当一台机器出现故障时,另一台可全面接管整个系统。

  • 产品介绍
  • 产品特点
  • 产品应用
  • 实用案例


 1 系统简介

        清江隔河岩大坝泄洪枢纽由七个表孔和四个深孔组成。表孔启闭机和泵站采用一孔一套方案,且每套泵站设三台泵组,其中两台工作,一台备用。隔河岩大坝泄洪集控系统管理层硬件设备采用双机冗余控制,整个系统设置两台集中工作站。两台上位机同时运行组态监控系统,且互相监视对方状态,当一台机器出现故障时,另一台可全面接管整个系统。

2 系统功能

    1)现地PLC负责接受远方及现地控制命令,并上送操作及故障信息。能在现场对闸门启闭进行控制,监视每孔闸门的运行情况,正面门上安装7寸触摸屏和操作按钮。

    2)现地控制要实现两种方式:纯手动、触摸屏程控。保障PLC手动控制闸门的启闭,以及查看闸门运行状态。

    3)纯手动控制回路,要求在PLC完全失效的情况下完成闸门的开启和关闭,并具备监视闸门开度、故障报警及紧急停机功能。

    4)闸门持住控制功能。在停机状态下,控制程序仍不断计算油缸的行程,并将其与停机时记下的行程相比较,若形成差超过200mm时,认为下滑超量,系统自动进入启门过程,直到恢复开度为止。

    5)柜内配置控制元器件、温湿度报警、除湿装置,以及照明装置,风扇系统等,柜体尺寸依据现场实际定制。

    6)紧急停机按钮应能在任何状态下终止对闸门的控制。

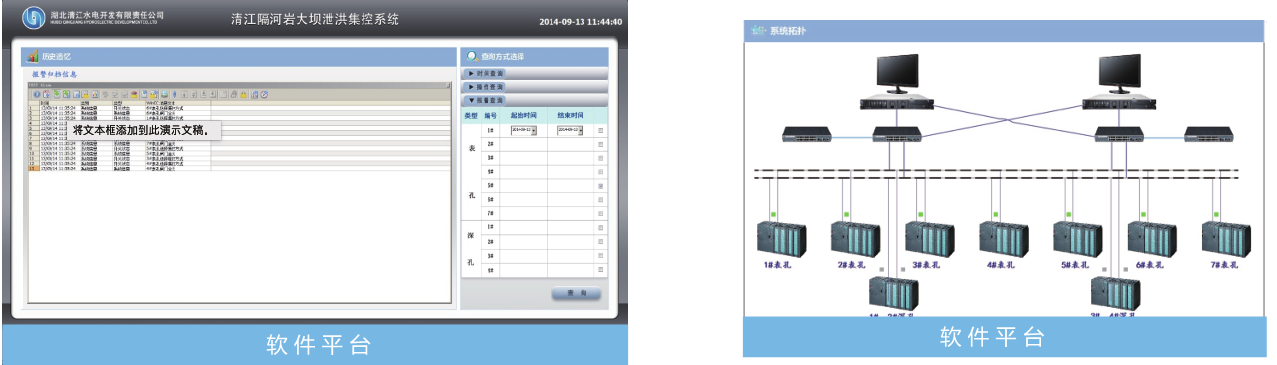

    7)上位机功能:单孔、成组、全运行方式控制下位机设备,过程监视、状态监视,事故和报警告,系统自诊断和自恢复,与电厂监控系统通讯。

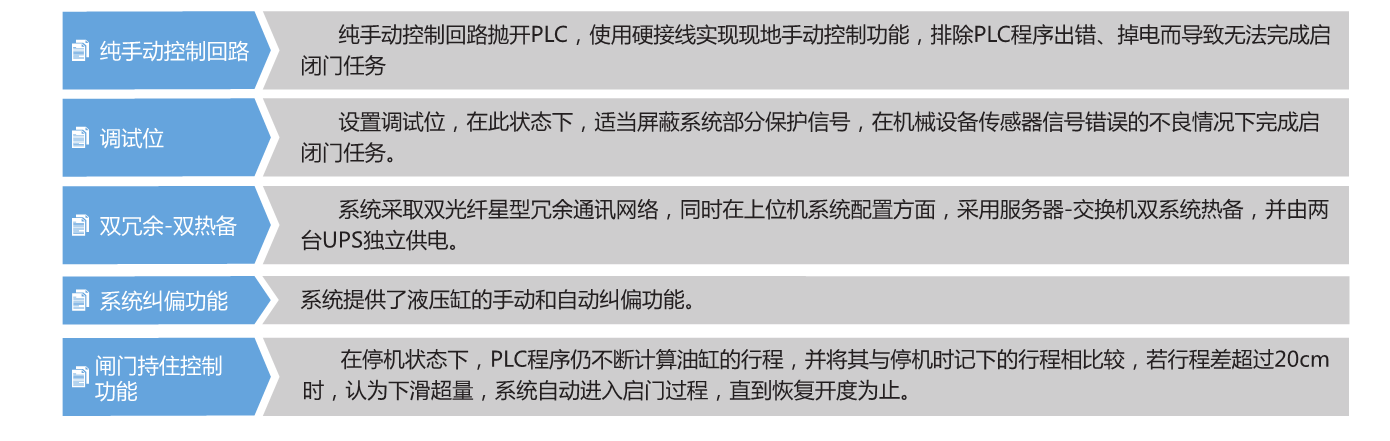

3 系统特色

4 应用实例

表孔和深孔现地控制单元投运至今,各项参数和指标符合技术规范的要求,运行情况稳定无异常。

上位机集控系统运行情况稳定,双机热备工作正常,对下位机进行实时监控,相关数据能够完整接收及存储。

集控系统与状态监测系统的IEC104规约通讯已经建立,数据传输完整、稳定。
